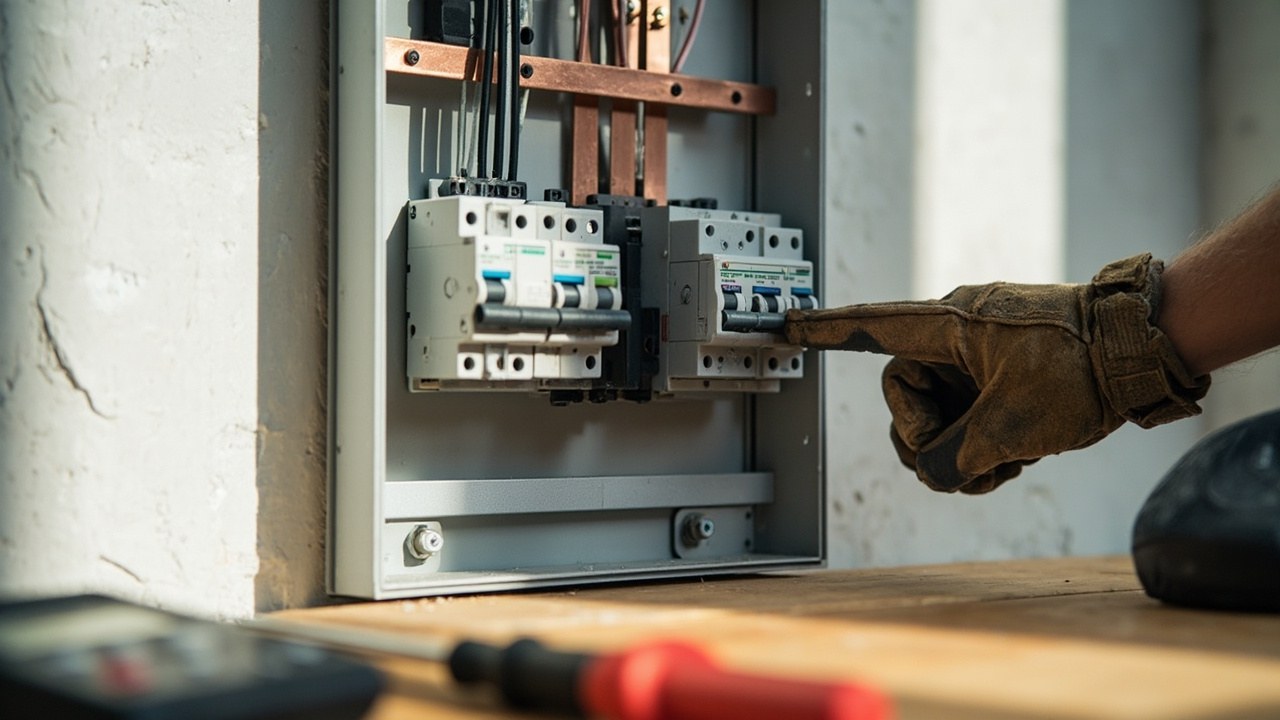

Електрощитова: що це і чому від неї залежить безпека будинку
Електрощитова — це не просто металева коробка з автоматами, які б’ють, коли щось коротко. Це конкретний інженерний вузол, через який уся потужність від мережі або генератора розходиться по дому чи квартирі, і саме тут вирішується, чи будете ви з вашою родиною спати спокійно, чи одного вечора виявите оплавлену ізоляцію в коридорі. Якщо ви робите ремонт у новобудові, міняєте проводку в старому будинку або просто хочете зрозуміти, за що вам платить електрик — варто розібратися в цьому один раз і надовго.
Найчастіше проблема виглядає так: власник квартири бачить у передпокої пластиковий бокс із жменею автоматів, вважає, що «там і так все зрозуміло», і ніколи туди не заглядає, поки не виникне аварійна ситуація. А коли вже виникне — з’ясовується, що щит зібраний без проекту, без резерву, без ПЗВ на «мокрих» лініях, і замість косметичного ремонту доводиться міняти проводку у всій квартирі. Саме тому збирати електрощитову краще до першого ввімкнення навантаження, а не після.
У цій статті я зібрав практичний розбір для людей, які хочуть говорити з підрядником мовою фактів: які бувають щити за типом і способом монтажу, що всередині має стояти за нормами ПУЕ 2017 і ДСТУ EN 61439, скільки це коштує в Україні у 2026 році, і які помилки трапляються у 8 з 10 приватних будинків.
Типи електрощитових: квартирний, поверховий, головний розподільчий
Перш ніж підбирати корпус і комплектуючі, варто зрозуміти, про яку саме електрощитову йдеться. У житловому фонді зазвичай працюють із трьома рівнями, і плутанина між ними — одна з причин, чому в людей перевантажений ввідний автомат, поки у квартирному щиті все «нормально».
Головний розподільчий щит (ГРЩ) стоїть на вводі в будинок або під’їзд. Він приймає живлення від мережі 0,4 кВ і розподіляє його по стояках або групах будинку. У приватному секторі його функції частково бере на себе вуличний щит обліку (ЩО). Поверховий щит — проміжна ланка, яка живить кілька квартир або частину будинку. Квартирний щит (ЩК) — це те, що бачить власник квартири: невеликий бокс у передпокої або ніші, куди заходять кабелі від поверхової лінії і звідки розходяться групи по кімнатах.
Для розуміння масштабу: у типовій двокімнатній квартирі зазвичай 6-10 груп (освітлення, розетки кухні, окрема лінія на бойлер, окрема на пральну машину, кондиціонер, ванна, дитяча), і кожна група вимагає свого автоматичного вимикача. У приватному будинку площею 120-180 м² таких груп може бути 18-25, плюс окремі лінії на котельню, гараж, ландшафтне освітлення, насосну станцію.
| Тип щитової | Де встановлюється | Типова кількість груп | Основне завдання |
|---|---|---|---|
| Квартирний щит (ЩК) | Передпокій квартири, ніша | 6-12 | Захист і розподіл у межах однієї квартири |
| Поверховий щит | Сходовий майданчик, технічне приміщення | 12-30 | Розподіл живлення між квартирами поверху |
| Головний розподільчий щит (ГРЩ) | Електрощитова будинку, технічне приміщення | 30+ | Облік, ввідні автомати, загальний захист |
| Вуличний щит обліку (ЩО) | Фасад будинку, паркан, опора | 1-2 | Облік і захисне відключення на вводі |
Що має стояти всередині: склад сучасної щитової
Якщо відкрити дверцята якісно зібраної електрощитової, ви побачите не хаос із дротів, а чітку вертикальну ієрархію: ввідний автомат або рубильник унизу або вгорі, далі — групи ПЗВ (пристроїв захисного вимкнення) і лічильник, потім — ряд автоматичних вимикачів по групах, шини нульового і захисного провідника праворуч або ліворуч. Такий порядок — не дизайнерське рішення, а вимога ДСТУ EN 61439-1:2014 до низьковольтних комплектних пристроїв.
Мінімальний набір захистів, без якого щитова не вважається сучасною:
- Ввідний автоматичний вимикач або рубильник (Iн підбирається за дозволеною потужністю, типовий 25-40 А для квартири, 50-63 А для будинку).
- Лічильник електроенергії (встановлюється оператором мережі або сертифікованим підрядником).
- Реле напруги для захисту техніки від стрибків мережі, особливо в будинках зі старими підстанціями або там, де працює зварювання сусідів.
- ПЗВ (пристрій захисного вимкнення, диференційний автомат) на «мокрі» групи: ванна, кухня, бойлер, пральна машина, вуличні розетки.
- Автоматичні вимикачі на кожну групу: 6-10 А на освітлення, 16 А на розетки, 20-25 А на потужних споживачів (духовка, кондиціонер, варочна панель).
- Шини нульового (N) і захисного (PE) провідника для акуратної розводки.
Додатково в приватному будинку ставлять реле контролю фаз, стабілізатор або ДБЖ для котла, автомати захисту двигуна для насоса, обмежувачі перенапруги (ОПН) на вводі. У квартирі з однофазним вводом і стабільною мережею можна обмежитися ввідним автоматом, реле напруги та групою ПЗВ + автоматів, але це мінімум, а не рекомендований набір.
Як правильно зібрати електрощитову: послідовність і ключові правила
Збірка щитової — це не процес «постав автомати і підключи дроти». Це інженерна робота, де кожен крок залежить від попереднього: розрахунку навантажень, вибору перерізу кабелів, підбору номіналів автоматів і ПЗВ за струмом витоку. Нижче — алгоритм, який я даю своїм підрядникам і який працює у 9 з 10 випадків.
Крок 1: Складіть однолінійну схему і таблицю навантажень
Перш ніж купувати корпус щита, складіть список усіх груп: освітлення кімнат, розетки, потужні споживачі (духовка, варочна панель, бойлер, кондиціонер, пральна машина, сушильна машина, посудомийка). Для кожної групи визначте максимальну одночасну потужність у ватах. Це дозволить правильно підібрати номінал автомата і переріз кабелю. Наприклад, група розеток кухні з духовкою і чайником — 16 А і кабель 3×2,5 мм², а освітлення дитячої — 6 А і 3×1,5 мм².
Крок 2: Підберіть корпус щита із запасом 20-30%
Корпус має вміщувати всі модулі, які ви плануєте зараз, плюс 20-30% вільних місць під майбутні групи. Стандартний модуль — це ширина 18 мм, і кожен автомат займає один модуль, ПЗВ — два, дифавтомат — два, реле напруги — один-два модулі. Для 12-групової квартири беріть щит на 24 модулі, для будинку на 20 груп — 36-48 модулів. Зверніть увагу на ступінь захисту: для внутрішніх приміщень — IP31, для вуличного виконання — IP54 і вище.
Крок 3: Встановіть шини та DIN-рейку до подачі напруги
Шини N і PE монтуються в нижній або боковій частині корпусу, DIN-рейка — у центральній. Усі дроти заводяться знизу або зверху через кабельні вводи з ущільнювачами, щоб пилинки і комахи не потрапляли всередину. Дроти повинні мати запас 10-15 см на клемах, щоб можна було перекоммутувати без демонтажу кабелю в стіні. Це не естетика — це сервісна вимога, яка заощадить вам години при першому ж переносі розетки.
Крок 4: Підключіть ввідні лінії та лічильник
Ввідний автомат або рубильник підключається першим, до нього приєднується кабель від поверхової лінії або від ГРЩ. Якщо лічильник стоїть у вашій щитовій — підключення робить представник оператора мережі (обленерго), самовільно розкривати пломби заборонено. У приватному будинку лічильник часто виносять на фасад, і тоді в приміщенні залишається тільки розподільчий щит без лічильника.
Крок 5: Розподіліть групи через ПЗВ і автомати
Кожну групу підключайте через свій автоматичний вимикач, а «мокрі» групи — через ПЗВ або дифавтомат. Струм витоку ПЗВ підбирайте 30 мА для побутових приміщень, 10 мА для дитячих кімнат, 100-300 мА для вуличних ліній і лазень. Після підключення всіх ліній обов’язково зробіть прозвонку та вимірювання опору ізоляції до подачі напруги на навантаження.
Крок 6: Маркування і підпис кожної лінії
Підпишіть кожен автомат: «Кухня-розетки», «Ванна-бойлер», «Спальня-освітлення». Використовуйте наклейки або маркувальні стрічки, не покладайтеся на «і так пам’ятаю». Через рік ви самі не згадаєте, який автомат відповідає за яку групу, і при першій аварії будете вимикати все підряд. Підпис повинен бути всередині щита, на спеціальній рамці, яка закриває дроти від випадкового торкання.
Крок 7: Перевірка, пуск і передача документації
Перед подачею навантаження проведіть вимірювання: опір петлі «фаза-нуль», опір заземлення, перевірку роботи ПЗВ кнопкою «Тест» і фактичним вимірювачем струму витоку. Складіть однолінійну схему в двох екземплярах: один залишається в щиті (у спеціальній кишені на дверцятах), другий — у власника. Без цієї схеми через 3-5 років ніхто не розбереться, що і куди підключено.
Крок 8: Обслуговування раз на 1-2 роки
Раз на 1-2 роки перевіряйте затяжку клем (дроти з алюмінію «пливуть», з міді — окислюються), натискайте кнопку «Тест» на ПЗВ, очищайте корпус від пилу. У будинках з інтенсивним навантаженням (електричне опалення, кондиціонери на всі кімнати) — раз на рік. Це не формальність: спрацьовування ПЗВ у нічний час без видимої причини часто означає погіршення ізоляції, яке ви виявите саме під час планової перевірки.
Ціни на комплектуючі та монтаж електрощитової у 2026 році
Ціни в Україні сильно залежать від регіону і поточного курсу, але загальна структура витрат стабільна. Нижче — орієнтовні значення, які я спостерігаю на замовленнях у 2026 році для приватного будинку площею 120-150 м² з 18-20 групами. У Києві та Львові цифри будуть на 10-15% вищі за середні, у Дніпрі та Харкові — ближче до нижньої межі.
| Позиція | Орієнтовна ціна, грн | Коментар |
|---|---|---|
| Корпус щита 36 модулів, вбудований | 2 200-3 800 | Schneider, Hager, ABB або якісний український бренд |
| Ввідний автомат 40-63 А | 450-1 200 | Залежно від бренду і серії |
| ПЗВ 30 мА, 2-полюсне | 700-1 800 | По одному на 2-3 групи |
| Автоматичний вимикач 6-25 А | 120-450 | Один на групу, плюс 2-3 запасних |
| Реле напруги | 900-2 200 | Одне на щит або окреме на чутливу техніку |
| Шини N і PE | 150-400 | Мідні, із кріпленням |
| Монтаж щитової, робота | 4 500-9 000 | Залежить від кількості груп і способу монтажу |
Для 12-групової квартири загальний бюджет на матеріали складе орієнтовно 9-15 тис. грн плюс 3-6 тис. грн за монтаж. Для будинку на 20 груп — 18-30 тис. грн матеріали і 6-12 тис. грн робота. Економити на автоматах і ПЗВ — найгірша з можливих економій: дешеві модулі від невідомих виробників не спрацьовують у потрібний момент, і тоді ви платите за ремонт техніки та заміну проводки.
Технічний розділ: струм витоку, селективність і час відключення
Збірка щитової за принципом «поставив, що було в магазині» часто означає, що ПЗВ не селективне: при витоку на одній лінії вимикається весь дім. У міжнародній практиці цю проблему вирішують ієрархією захистів, і в Україні варто спиратися на ці принципи, навіть якщо проект робить приватний електрик.
Селективність за часом і струмом
Селективність — це здатність системи захисту відключати лише ту ділянку, де сталася аварія, не зачіпаючи решту будинку. На практиці це означає, що ПЗВ на вводі має струм витоку 100-300 мА, а ПЗВ на групах — 30 мА. Якщо на одній групі виник витік 35 мА, спрацює локальне ПЗВ, а ввідне залишиться увімкненим. Реалізувати це можна і в квартирі, але особливо важливо в будинку з потужними споживачами і довгими кабельними трасами. Детальніше про типи і характеристики пристроїв захисного вимкнення написано в відповідній статті у Вікіпедії, де зібрано базові відомості про принцип роботи і нормативні вимоги до ПЗВ.
Час відключення ПЗВ і чому він критичний
Згідно з ДСТУ EN 61008-1, ПЗВ побутового типу має спрацювати за 30 мс при струмі витоку 30 мА. Це не абстрактна цифра: саме такий час відключення захищає людину від фібриляції шлуночків при дотику до струмоведучої частини. Якщо в щиті стоїть дешеве ПЗВ без сертифікації, реальний час спрацювання може бути 80-150 мс, і ризик ураження струмом зростає в рази. Щоб перевірити якість, достатньо одного разу натиснути кнопку «Тест» під навантаженням — сертифіковані пристрої вимикаються миттєво, без підвисання.
Переріз кабелю і номінал автомата: парність обов’язкова
Одне з найчастіших порушень — автомат 25 А на кабелі 2,5 мм². Допустимий струм для мідного кабелю 3×2,5 мм², прокладеного в стіні, — близько 25 А, але це тривалий граничний струм, а автомат спрацьовує при 1,13-1,45 від номіналу за годину. На практиці кабель утеплюється, контакти на клемах додатково гріються, і через 10-15 хвилин роботи на межі ізоляція починає старіти швидше. Правильне сполучення: 16 А автомат + 2,5 мм² мідь, 25 А автомат + 4 мм² мідь, 32 А автомат + 6 мм² мідь. Додаткову методологію розрахунку струмів навантаження можна знайти в огляді ринку електроенергії Міжнародного енергетичного агентства, де зібрано статистику типових побутових навантажень для європейських країн.
Вимоги ПУЕ і ДСТУ до електрощитових у житловому секторі
Головний документ, на який посилаються інспектори обленерго і сертифіковані підрядники, — Правила улаштування електроустановок (ПУЕ) у редакції 2017 року, а також низка ДСТУ, гармонізованих з європейськими EN. Для приватного сектору і багатоквартирних будинків ключові положення такі.
Вимоги до приміщення під електрощитову
У приватному будинку щитова не може стояти у ванній, душовій, сауні або приміщенні з підвищеною вологістю. Відстань від газових труб і газового обладнання до щита — не менше 0,5 м. Доступ до щита має бути вільним: не захаращений меблями, не закритий гіпсокартоном без ревізійного люка. У багатоквартирних будинках ГРЩ і поверхові щити розміщують у загальних коридорах, електрощитових або сходових клітинах, із замком, до ключів якого має доступ обслуговуюча організація.
Маркування і попереджувальні знаки
На дверцятах щита має бути попереджувальний знак «Обережно! Електрична напруга» (трикутник із блискавкою) і табличка з номером щита. У багатоквартирних будинках на кожному щиті вказують номер під’їзду, поверху і перелік квартир, які він живить. Це не естетика: при аварії бригада обленерго повинна за хвилину визначити, який щит відключати, не читаючи схеми на телефоні.
Періодичність вимірювань і обслуговування
Для багатоквартирних будинків діє вимога періодичних вимірювань опору ізоляції, опору заземлення і перевірки петлі «фаза-нуль» — зазвичай раз на 3 роки для житлового фонду, раз на рік для громадських будівель. У приватному секторі формального регламенту немає, але страхові компанії і серйозні підрядники рекомендують дотримуватися тих самих інтервалів, інакше при пожежі або замиканні відповідальність ляже на власника.
Європейський підхід до побутових щитових
Європейські норми, зокрема німецькі VDE 0100 і міжнародні IEC 60364, вимагають роздільних шин N і PE у кожній щитовій, обов’язкового ПЗВ на всіх «мокрих» лініях і селективної побудови захисту. У Німеччині типовий побутовий щит на 24-36 модулів — це стандарт де-факто навіть для малогабаритних квартир, тоді як в Україні часто намагаються обійтися 12-модульним боксом і потім додавати обладнання, розвішуючи ПЗВ на стіну поруч.
Чому в ЄС рідко зустрічаються зовнішні ПЗВ
Європейські інсталятори давно відмовилися від практики ставити окремі ПЗВ поза щитом, бо це ускладнює обслуговування і порушує логіку маркування. В Україні через брак місця в щиті таке ще трапляється, особливо в старих будинках, де щитова не оновлювалася з 1990-х. Якщо у вас такий випадок — варто замінити щит повністю, а не нарощувати його додатковими боксами, інакше через рік у передпокої з’явиться ще один пластиковий короб, який нікому не потрібен.
Американські стандарти NEC і TN-C-S
У США побутова мережа 120/240 В із роздільними фазними і нульовим провідниками, і захист побудований інакше: замість єдиного ПЗВ на групу там часто стоїть AFCI (пристрій захисту від дугового замикання) на кожній лінії. В Україні AFCI поки що не є обов’язковим, але окремі виробники вже пропонують комбіновані пристрої з функціями AFCI і ПЗВ. Якщо у вас стара проводка з алюмінієвими кабелями і регулярні спрацьовування автоматів, AFCI може бути корисним доповненням, хоча коштує він у 3-4 рази дорожче за звичайний автомат.
Типові помилки під час складання та експлуатації щитових
За роки практики я бачив десятки однакових помилок у різних будинках і квартирах. Вони повторюються, бо «так роблять усі» або «так показав електрик із ЖЕКу». Розберемо ті, що трапляються найчастіше.
Помилка 1: ПЗВ на вводі без селективності
Якщо поставити одне ПЗВ на 30 мА на вводі, будь-який витік у будь-якій групі вимкне весь дім. Це не селективність, це гарантований сімейний конфлікт при першому ж спрацьовуванні. Правильна побудова: ПЗВ 100-300 мА на вводі, ПЗВ 30 мА на групах, для дитячої — 10 мА. Детальна методологія селективного підключення описана в технічній літературі Schneider Electric і Hager, а також у нормативних додатках до ПУЕ.
Помилка 2: Змішування N і PE на шині
У старих будинках із системою TN-C нульовий і захисний провідники об’єднані в один PEN, і в щиті їх часто з’єднують разом. У системі TN-C-S, яка рекомендована для сучасного житла, після ввідного автомата PEN розділяється на окремі N і PE, і з’єднувати їх після точки розділення не можна. Помилка призводить до появи «фази» на корпусах техніки при будь-якому обриві нульового провідника на вводі — це реальні випадки ураження струмом, зафіксовані в Україні та ЄС.
Помилка 3: Заміна автомата на вищий номінал «щоб не вибивало»
Найнебезпечніша практика: автомат 16 А замінюють на 25 А, тому що при включенні чайника і мікрохвильовки одночасно щит вибиває. У цьому випадку проблема не в автоматі, а в неправильному розподілі навантаження або в недостатньому перерізі кабелю. Заміна автомата на вищий номінал не усуває перегрів кабелю, а лише відкладає аварію до моменту, коли ізоляція почне плавитися в стіні. Результат — замикання, пожежа, ремонт на сотні тисяч гривень.
Помилка 4: Економія на корпусі щита
Дешевий пластиковий щит без нормального захисту від пилу і без зручних клем здається привабливим, але через 5-7 років пластик жовтіє, кришка перестає закриватися, а клеми підгорають. Для внутрішнього монтажу варто брати металевий або якісний полімерний корпус відомого бренду, для вуличного — тільки метал із порошковим покриттям і класом захисту не нижче IP54. Різниця в ціні 500-1 500 грн, різниця в терміні служби — 15-20 років.
Помилка 5: Ігнорування реле напруги
У будинках зі старою підстанцією або там, де сусіди користуються зварюванням, стрибки напруги трапляються регулярно. Реле напруги за 900-2 200 грн захищає техніку, яка коштує десятки тисяч. Це один із найдешевших і найефективніших елементів у щиті, і водночас ним найчастіше нехтують, бо «в нас такого не було» — а потім міняють холодильник через перегорілий компресор.
Помилка 6: Без проекту і схеми
Замовити складання щитової «на словах»: «мені 12 автоматів, два ПЗВ і все» — прямий шлях до того, що через рік у щиті буде хаос, половина груп не підписана, а додати нову лінію вже нікуди. Проста однолінійна схема на аркуші А4 із переліком груп і номіналів займає 20 хвилин у інженера, але економить дні пошуку несправностей у майбутньому.
Часті запитання (FAQ)
Скільки коштує зібрати електрощитову під ключ у 2026 році?
Для квартири з 10-12 групами — орієнтовно 12-22 тис. грн разом із матеріалами і монтажем, для приватного будинку на 18-22 групи — 25-45 тис. грн залежно від регіону і брендів комплектуючих. Дорожче за 50 тис. грн для приватного будинку — це або складна логіка з ДБЖ і стабілізаторами, або завищений кошторис підрядника.
Чи можна зібрати щитову самостійно без електрика?
Замінити один автомат або підключити ПЗВ у готовому щиті — так, за наявності базових знань і дотримання правил безпеки. Збирати нову щитову з нуля без проекту і допуску до робіт під напругою — не варто, особливо якщо йдеться про ввідний автомат і лічильник. Помилка на вводі загрожує не тільки вашій квартирі, а й стояку або підстанції.
Який корпус щита краще: металевий чи пластиковий?
Для квартирного щита всередині приміщення — якісний пластиковий бокс відомого бренду цілком підходить і виглядає естетичніше. Для вуличного виконання, гаража, котельні — тільки метал із порошковим покриттям і класом захисту не нижче IP54. У приватному будинку основну щитову часто ставлять у технічному приміщенні, тому метал є кращим вибором.
Чи потрібен проект на електрощитову для приватного будинку?
За українським законодавством для приватного будинку до 300 м² проект електропостачання не є обов’язковим, але обленерго вимагає однолінійну схему і таблицю навантажень для укладання договору на приєднання. Без схеми вам не видадуть технічні умови і не опломбують лічильник. Тому мінімальний проект — однолінійна схема — потрібен завжди.
Як часто потрібно обслуговувати електрощитову?
Побутову щитову в квартирі — раз на 2-3 роки: перевірка затяжки клем, натискання кнопки «Тест» на ПЗВ, очищення від пилу. У приватному будинку з електричним опаленням — раз на рік. Після будь-яких аварійних спрацьовувань або після грози — позачергова перевірка, особливо якщо встановлено обмежувач перенапруги.
Чи можна поставити один ПЗВ на весь будинок замість кількох?
Технічно можна, але це різко погіршує селективність: будь-який витік вимикає весь дім. Практикуючі інженери рекомендують ставити ПЗВ 100-300 мА на вводі і ПЗВ 30 мА на кожній «мокрій» групі. Це не витрата, а спокій: при витоку на пральній машині не вимикається освітлення в спальні.
Що робити, якщо щитова сильно гріється?
Вимкнути ввідний автомат і викликати електрика. Нагрівання щита — ознака перевищення навантаження, ослаблення контактів або неправильно підібраного номіналу автомата. Продовжувати експлуатацію небезпечно: нагрів ізоляції кабелю і клем може призвести до пожежі протягом годин або днів, залежно від ступеня перегріву.
Чи можна використовувати алюмінієві дроти в сучасній щитовій?
Не рекомендується. Алюміній має вищий питомий опір, сильніше окислюється і «тече» під клемами, що призводить до ослаблення контакту і нагріву. У сучасних щитових використовують мідні дроти і кабелі. Якщо у вас у стінах стара алюмінієва проводка, при першому ж капітальному ремонті варто замінити її на мідь — це інвестиція в безпеку на десятиліття.
Як перевірити, чи правильно зібрана щитова?
Викликати незалежного інженера-електрика для приймальних вимірювань: опір петлі «фаза-нуль», опір заземлення, перевірка ПЗВ під навантаженням, термографічне обстеження клем. Послуга коштує 1 500-3 000 грн і займає 1-2 години. Для новобудови або після капітального ремонту це обов’язковий крок, навіть якщо підрядник каже, що «все зроблено ідеально».
Головне, що варто винести з цієї статті: електрощитова — це не поле для економії, а інженерна конструкція, де кожен елемент має конкретне обґрунтування. Підбір корпусу, ПЗВ, автоматів і кабелів — це зв’язана система, і змінювати в ній щось одне без перерахунку решти небезпечно. Якщо ви не впевнені у виборі — запросіть незалежного інженера для аудиту або проекту, це завжди дешевше, ніж відновлення після пожежі чи заміна техніки через стрибок напруги.
